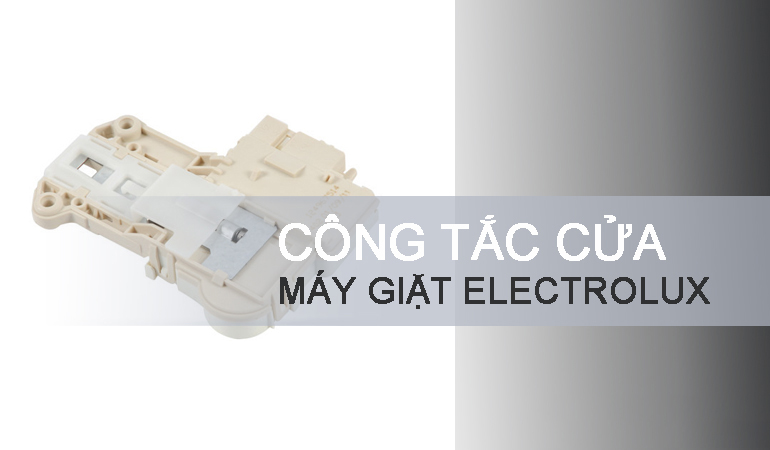

Nguyên lý hoạt động, cấu tạo công tắc cửa máy giặt electrolux

Cấu tạo công tắc cửa máy giặt Electrolux có phức tạp không? Nguyên lý hoạt động của nó thế nào? Sự hoạt động của nó luôn khiến mọi người phải tò mò, nhất là những người yêu thích kỹ thuật và thích khám phá nguyên lý vận hành để Sửa máy giặt Electrolux tại nhà.

Cấu tạo công tắc cửa máy giặt Electrolux

Cấu tạo của công tắc cửa bao gồm các bộ phận sau đây, chúng hoạt động nhịp nhàng để công tắc phát huy hiệu quả của mình:

  • Cái chốt hãm: là nơi chịu trách nhiệm giữ chặt khi cửa đóng.
  • Công tắc đóng điện
  • Điện trở nhiệt: dùng nung nóng thanh kim loại
  • Điện trở nhiệt nối tiếp với cuộn dây của rơ le.
  • Rơ le hút
  • Lõi thép
  • Thanh kim loại: khi được đun nóng sẽ giúp cho mạch điện hệ thống được khép kín và hoạt động.
  • Bánh xe: hoạt động xoay để kéo và thả chốt hãm.

Nguyên lý hoạt động của công tắc cửa máy giặt Electrolux

Công tắc sẽ hoạt động lần lượt như sau:

Khi bạn đóng cửa, chốt hãm sẽ gắn chặt vào khe vuông có trên công tắc và giữ chặt cửa, làm cho cửa không thể mở được.

Khi ấn START thì điện sẽ cấp cho điện trở nhiệt nối tiếp với cuộn dây của rơ le và làm nóng thanh kim loại. Khi nóng thanh kim loại sẽ dãn nở và cong lên nối các hệ thống còn lại của máy giặt thành một hệ khép kín và máy sẽ hoạt động.

Sau khi kết thúc quá trình giặt, bộ vi xử lý sẽ đóng rơ le bên trong công tắc cửa. Cùng với đó, bên trong cuộn dây của rơ le có một lõi sắt, lõi sắt dịch chuyển làm bánh xe bên trong quay theo chiều kim đồng hồ. Chính sự chuyển động này làm cho chốt hãm sẽ bị kéo xuống. Và lúc này chúng ta có thể mở được cửa máy giặt.

Tuy thiết kế rất nhỏ bé nhưng công tắc cửa máy giặt electrolux có vai trò rất quan trọng. Qua nguyên lý vận hành cũng cho thấy được sự tinh tế của các nhà thiết kế.
